Préhenseur/palettiseur pneumatique pour bouteilles cols courts GGD

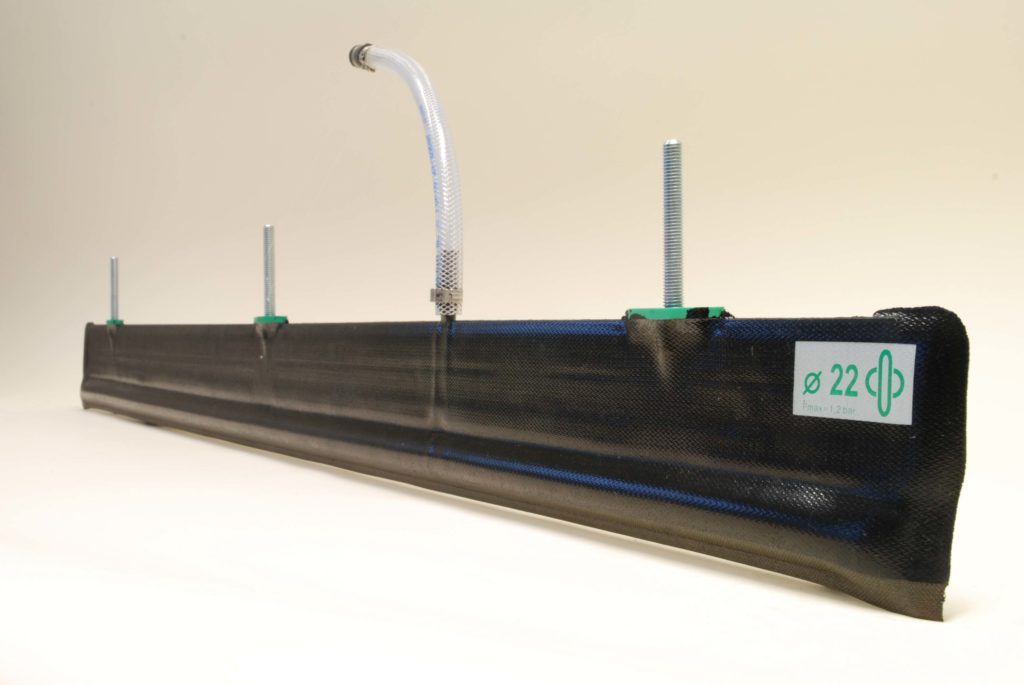

Le préhenseur/palettiseur pneumatique GGD/ GGDA

Le palettiseur pneumatique GGD est destiné à la manipulation des bouteilles à col court et rapproché. Il est composé d’un vérin gonflable qui se gonfle uniquement en partie basse.  Ce préhenseur gonflable se fixe sur un robot palettiseur automatique ou semi-automatique pour la (dé) palettisation par couche des bouteilles en verre.

REF.	∅ (mm)	H (mm)	E** (mm)
GGD12	12	89	8
GGD14	14	92	8
GGD16	16	94	8
GGD18	18	98	8
GGD20	20	100	8
GGD22	22	102	8
GGD25	25	107	8
GGD30	30	110	8
GGD35	35	129	8

**Epaisseur sous-vide.

Utilisateur / utilisation

L’embouteillage : (Dé) palettisation de bouteilles

Les fabricants de bouteilles : Palettisation de bouteilles

L’industrie en général : (dé)palettisation de contenants divers (contenants plastiques, contenants en carton, verre creux, PET…)

Caractéristiques techniques

Le palettiseur pneumatique GGD est fabriqué à base de caoutchouc vulcanisé qui résiste à l’abrasion et aux fortes pressions. La pression maximale d’utilisation recommandée est de 1.2 bar. Le préhenseur pneumatique GGD  standard est muni de 3 fixations et d’un flexible d’alimentation muni d’un coupleur pour la connexion à une source d’air comprimé.

La longueur standard du préhenseur pneumatique GGD est de 1340 mm pour les palettes europe ou de 1470 mm pour les palettes US.

Performances

Le préhenseur pneumatique GGD a la particularité d’avoir une épaisseur sous vide de quelques millimètres pour  pouvoir s’insérer facilement entre les cols de bouteilles dont l’encombrement est très limité. Il se décline en version « plat » pour les petits diamètres, car il est destiné aux petits formats de bouteille aux cols courts et rapprochés. Plusieurs longueurs 1340 mm ou 1470 mm peuvent être fournies avec 2 alimentations et des entraxes différents de nos standards. Il est muni d’un renfort tissu bas qui lui confère une meilleure résistance à l’abrasion.

Composition

La préhenseur  pneumatique GGD se décompose en 3 parties:

• Le corps qui se gonfle

• 3 points de fixation
• Une tubulure de gonflage équipée d’un raccord rapide qui se raccorde à une source d’air comprimé

Sur mesure

Nos ingénieurs étudient pour vous la meilleure solution de prise de bouteilles. Nous adaptons la longueur, le positionnement des fixations et de la tubulure d’alimentation de votre préhenseur pneumatique en fonction de votre tête de palettisation et de votre process.

Nous disposons de différentes options telles que le profil en aluminium qui sert à rigidifier le préhenseur pneumatique lors d’opération de manipulation de bouteilles pleines, un renfort tissu bas qui a pour but de limiter l’abrasion sur la partie basse du préhenseur ainsi que des positionnements différents des entraxes de fixations ou du positionnement des alimentations. Le préhenseur /palettisuer pneumatique GGD existe en version contact alimentaire certifié selon la norme FDA.
